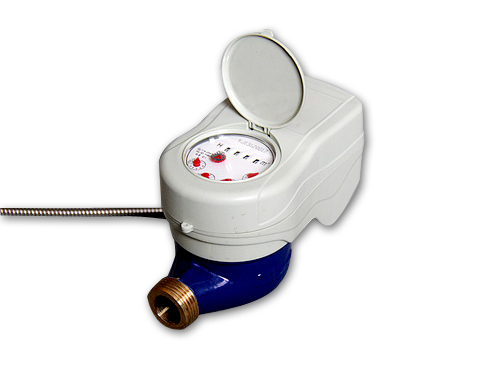

YJLXSG型无源光电直读式远传阀控水表
一、产品概述
YJLXSG型无源光电直读式远传阀控水表是我公司通过采用先进的非接触光电器件和新型可靠地编码识别方法而研制开发的一种新型产品，该水表电子读数与水表示数同步，克服了其他直读水表不能识别字轮进位的问题，其读数的高可靠性极大的提高了供水企业、物业小区等管理部门的效率，降低了管理成本，有效的解决了人工抄表效率低，误差多，上门难等问题。而且水表增加了阀控功能，更加有利于管理部门的管理控制。该水表符合GB/T778-2007和CJ/T224-2012《电子远传水表》、CJ266-2008《饮用水冷水水表安全规则》标准。
二、主要功能特点
1、抄表的准确性
采用光电直读技术，直接读取表计的“窗口值”，减少了累计脉冲换算的故障点，没有累计误差，直读表计电子部分与表内的计数器等装置没有机械接触，不受抖动影响而引起误差；抄表采用红外光电直读方式，不会受到电磁干扰影响和光线的干扰。
2、抄表的方便性
抄表时直接读取表计的“窗口值”不需要设置表底数，表常数等各种参数，无需存储数据，操作方便实用。
3、低功耗“省能”
日常工作无需供电，直读装置仅在抄表时加电工作，避免了由于供电不稳定，不可靠或故障引起的计量误差以及大量的维护工作。
4、防雷击等安全性能
该类型水表内部增加了专门的防雷击电路，可靠性大大的增强；同时由于表内的电子部分平时不工作，与外界隔绝，不受外界电磁干扰，也不对其他弱电系统产生干扰，大大阻绝了电磁干扰。
5、方便用户查询功能
该水表专用M-BUS终端具有刷卡查询功能，每个用户用该户的查询卡可以在M-BUS终端上查询自家水表的读数（每家多3块水表），当刷查询卡时，液晶屏上依次显示门牌号，表号和字轮示值。
6、系统工程安装简单方便和维护量少、费用低
采用M-BUS总线方式，树型结构，方便施工和维护。普通两芯线连接，不区分正负极性，同时完成数据通讯和提供表计电源功能。系统不需要长期供电，不需要备用电池，不工作时不耗电，因此维护量少、费用低。
7、抄表方式的灵活性
抄表系统与M-BUS终端之间可采用RS485有线联网方式，GPRS无线传输方式和利用红外抄表器抄表的方式进行抄表 。
8、红外抄表功能
管理部门可使用红外抄表器抄取智能M-BUS数据终端下某一块水表的用水量，也可以抄取智能M-BUS数据终端下连接的所有水表的用水量，然后将数据导入计算机上的管理软件。
9、防短路电路功能
智能M-BUS数据终端内部设计有防短路电路，可以有效防止因短路而引起M-BUS被烧毁。
10、自动开关阀功能
该水表可每月自动开关阀两次，避免阀门结垢或者水中的泥沙、其它杂质堵塞阀门，使水表更加稳定可靠。
11、远程控制功能
通过管理软件，管理部门可对该远控系统内的某一块水表进行远程强制开阀、关阀；管理部门也可以在管理软件上制作某一块水表的强制开阀卡和强制关阀卡，然后在智能M-BUS终端上给水表进行强制开阀关阀，以便管理部门更方便的对水表实现控制。
12、红外开关阀功能
管理部门也可以利用红外抄表器通过智能M-BUS数据终端实现对某一块水表的强制开阀、关阀。
13、阶梯式水价功能
本水表可通过管理系统实现阶梯水价功能，方便物业管理，节约用水，避免水资源浪费。
三、主要技术参数
公称口径 | DN15 | DN20 | DN25 |
计量等级 | 2级 | 2级 | 2级 |
量程比（Q3/Q1) | 80 | 80 | 80 |
大流量（Q4) | 3m3/h | 5m3/h | 7m3/h |
常用流量（Q3) | 2.5m3/h | 4m3/h | 6.3m3/h |
分界流量（Q2） | 0.05m3/h | 0.08m3/h | 0.126m3/h |
小流量（Q1) | 0.0313m3/h | 0.05m3/h | 0.0788m3/h |
外行尺寸 | 165mm×90mm×120mm | 195mm×90mm×120mm | 225mm×90mm×120mm |
连接螺纹 | D:R1/2B D:G3/4B | D:R3/4B D:G1B | D:R1B D:G5/4B |
工作温度 | 0.1℃—30℃ | ||
工作水压 | 0.03MPa—1.0MPa | ||
电磁兼容性等级 | E1级 | ||
大允许误差 | 从包括小流量在内到不包括分界流量的低区中的大允许误差为±5%。 | ||
从包括分界流量在内到包括大流量的高区中的大允许误差为±2%。 | |||
