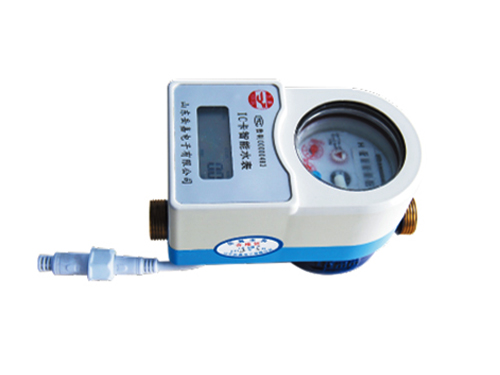

YJLX型联网远传预付费水表（集中刷卡、联网远传控制型）
一、产品概述
该类型水表是我公司在原普通预付费水表的基础上研发的又一种新型产品。该水表是利用现代微电子技术、现代传感技术、智能IC卡技术对用水量进行计量并进行用水数据传递及结算的新型水表。该产品通过RS485将每户预付费水表联网、用户通过分体式公用刷卡器刷卡并可查询用水信息，具有技术先进、性能优良、结构合理、计量准确、稳定可靠等一系列优点，主要适用于城市供水部门、物业小区、企事业单位和工矿住宅小区的供水计量和收费管理。
该类型水表具有集中刷卡、RS485联网远传控制功能以及GPRS无线远传控制功能，极大地方便了物业管理，是逐步实现物业管理智能化的理想产品。
二、产品主要功能介绍
1、具有预付费功能：通过IC卡双向传递用水量，先买水、后用水，水表中的水量用完后，阀门自动关闭，用户需要到管理部门充值购水。
2、购水方式多样性功能：用户可以选择通过射频卡购水或通过联网购水，两种方式可同时使用；而且用户既可以在分体式集中刷卡器上刷卡，也可以直接在水表上进行刷卡。
3、联网远传控制功能：物业管理部门可通过485通讯网络实现给用户充值、抄取表中信息、远程强制开关阀等功能，实时监控各个用户的用水信息，管理人员足不出户便可为用户充值供水，物业管理更方便，用户购水也更轻松。
4、集中刷卡功能：可单独配备与水表分离的外置刷卡器，通过485线可将多块（建议50块以下）水表连接到一个外置刷卡器上，不同的用户可共用一个刷卡器进行刷卡以将卡内所充数值转储到水表中，分体式集中刷卡器与水表远距离可达到1200米。当水表安装在管道井中时，外置刷卡器可安放于用户便于刷卡和查询信息的地方，便于物业管理。分体式刷卡器采用单独的电池供电，功耗低，电池使用寿命可达12年以上。
5、GPRS无线远传控制功能：物业管理部门可通过GPRS DTU无线数据传输终端经电信网络（移动、联通或电信）直接给用户水表进行充值、强制开关阀、抄取表中用水信息等操作。
6、用户充值购水后，在刷卡器上刷卡时液晶屏依次显示房间号、用户号（hh)、购水次数(cs)、本次购水量、报警量（bl)、当前剩余水量、刷卡器编号、囤积限量等信息；当用户在水表上刷用户卡时水表液晶屏依次显示本次购水量、水表编号、用户号、购水次数、报警量、总用水量、当前剩余水量、囤积限量等信息。
7、水表采用微功耗电路设计，整机功耗低，低功耗≤4μA，电池采用3.6V、3.2A高性能锂电池，电池使用寿命在6年以上。
8、电池电压监控功能：当内置电池电压降至临界电压时，液晶显示器会显示报警，并且水表自动关阀，防止因电池电压低而不能有效关阀。更换新的电池后，刷用户卡后水表会自动开阀供水。
9、水表自洁功能：水表每月定期自动开关阀2次，实现阀门自动排污，避免阀门长时间处于开阀或者关阀状态时水中的泥沙、杂质等导致阀门锈死，结垢等现象，保证水表更加稳定可靠。
10、断水报警功能：当水表内剩余水量达到设定的断水报警值（此数值可在软件上设定）时，阀门会自动关闭，以提醒用户及时购水，用户刷卡后阀门打开；当剩余水量剩余至零时，阀门再次关闭，此时用户需购水刷卡后才能打开阀门。
主要技术参数
公称口径 | DN15 | DN20 | DN25 |
计量等级 | 2级 | 2级 | 2级 |
量程比(Q3/Q1) | 80 | 80 | 80 |
大流量(Q4) | 3m3/h | 5m3/h | 7m3/h |
常用流量(Q3) | 2.5m3/h | 4m3/h | 6.3m3/h |
分界流量(Q3) | 0.05m3/h | 0.08m3/h | 0.126m3/h |
小流量(Q1) | 0.0313m3/h | 0.05m3/h | 0.0788m3/h |
外形尺寸 | 165mm×85mm×120mm | 195mm×85mm×120mm | 225mm×85mm×120mm |
连接螺纹 | D:R1/2B D:G3/4B | D：R3/4B D：G1B | D:R1B D:G5/4B |
小读数 | 0.0001 m3 | ||
大读数 | 99999 m3 | ||
报警方式 | 断水关阀报警 | ||
工作温度 | 0.1℃～30℃ | ||
工作水压 | 0.03MPa～1.0 MPa | ||
电池使用寿命 | ≥6年 | ||
电磁兼容性等级 | E1 | ||
防水等级 | IP65 | ||
大允许误差 | 从包括小流量在内到不包括分界流量的低区中的大允许误差为±5%。 | ||
| 从包括分界流量在内到包括大流量的高区中的大允许误差为±2% | ||
